Парктроники и камеры Land Rover б/у — датчики парковки, камеры заднего вида с разборки

Парковочная система на Land Rover — не просто удобство. На Range Rover L322 длиной 5 метров или Discovery 4 с нулевой обзорностью назад парктроники и камера — вопрос сохранности бамперов, а иногда и безопасности пешеходов. Когда датчики начинают пищать без причины или камера показывает чёрный экран — проблему нужно решать.

Разберём устройство парковочной системы Land Rover, типичные поломки и варианты замены.

Как устроена парковочная система Land Rover

На большинстве моделей Land Rover система парковки включает три компонента:

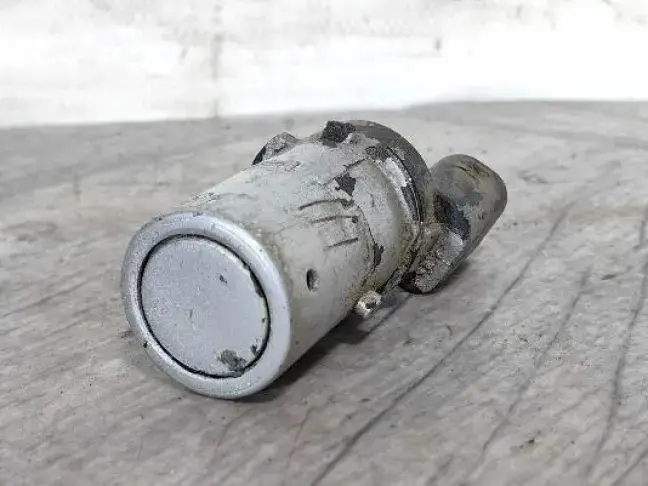

• Ультразвуковые датчики (PDC). Стоят в переднем и заднем бамперах — по 4 штуки на каждый. Излучают ультразвук и по отражённому сигналу определяют расстояние до препятствия. Окрашены в цвет бампера.

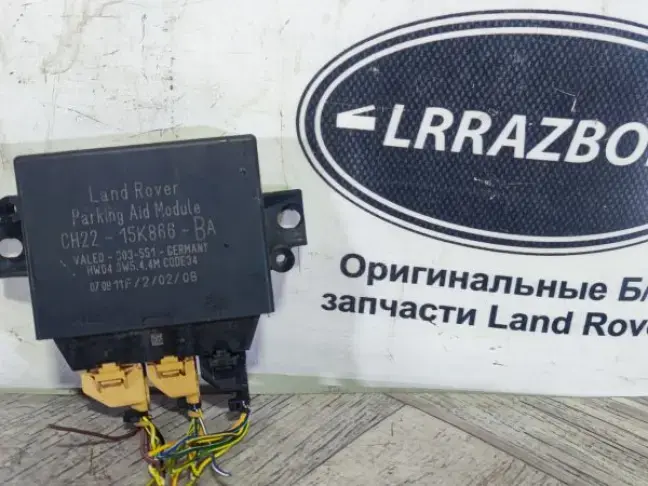

• Блок управления парктрониками. Один модуль обрабатывает сигналы от всех датчиков. На Range Rover L322 — блок Valeo, на Discovery 4 — Bosch. При отказе блока вся система перестаёт работать.
• Камера заднего вида. Установлена в ручке багажника или над номерным знаком. Передаёт изображение на центральный монитор при включении задней передачи. На Range Rover Sport 2 и Evoque 2 есть и камера кругового обзора (4 камеры).

Частые неисправности парктроников

По нашему опыту, 80% обращений с парктрониками сводятся к трём проблемам:

Датчик пищит постоянно или не работает

Самая распространённая ситуация. Причины:

• Трещина на датчике. Удар при парковке, камень, даже мойка высоким давлением — мембрана трескается, внутрь попадает вода. Датчик или молчит, или врёт.
• Окисление контактов. Разъём датчика в бампере — не самое сухое место. Влага + реагенты = зелёные контакты. Иногда достаточно почистить, но чаще нужна замена.
• Покраска «на скорую руку». После перекраски бампера датчики заливают толстым слоем — ультразвук не проходит. Нужно аккуратно снять лишнюю краску с мембраны.

Стоимость одного датчика — от 800 до 3 000 рублей б/у, в зависимости от модели и цвета. Замена — 15 минут на каждый.

Вся система отключилась

Если молчат все датчики сразу — проблема не в них, а в блоке управления или проводке. На Discovery 3 блок стоит в багажнике и иногда заливается водой через дренаж заднего стекла. На L322 — под обшивкой в задней части.

Б/у блок управления парктрониками — от 5 000 до 15 000 рублей. После замены нужна калибровка через диагностику.

Камера заднего вида не показывает

Варианты:

• Чёрный экран. Камера умерла — влага, коррозия, перегрев. Замена камеры целиком.
• Мутное изображение. Запотевание внутри корпуса. Иногда помогает прогрев, но обычно — замена.
• Нет переключения. При включении задней — монитор не переключается на камеру. Проблема в проводке или блоке управления монитором, не в камере.

Подбор б/у датчиков: нюансы с цветом

Главная сложность с датчиками парктроника — цвет. Каждый датчик окрашен в цвет бампера конкретного автомобиля. На Land Rover это десятки оттенков: Santorini Black, Fuji White, Corris Grey, Firenze Red и так далее.

Варианты решения:

1. Найти датчик в нужном цвете с разборки. Идеальный вариант — поставил и забыл. Но нужен точный код цвета (указан на табличке в дверном проёме).
2. Купить датчик любого цвета и перекрасить. Маляр перекрасит за 500-1000 рублей. Главное — не залить мембрану.
3. Универсальный датчик. Дешевле, но может отличаться по размеру и частоте. Не рекомендуем — блок управления может не распознать.

«Клиенты часто спрашивают: можно ли поставить китайский датчик за 300 рублей? Можно. Но блок управления Land Rover откалиброван под оригинальные датчики с определённой частотой и чувствительностью. Китайский может работать, а может глючить — лотерея» — Михаил Мовсесян, специалист LRrazbor

Камеры кругового обзора: особенности

На Range Rover Sport 2 (L494), Range Rover 4 (L405) и Evoque 2 (L551) установлена система кругового обзора — 4 камеры (перед, зад, оба зеркала). Изображение сшивается в «вид сверху» на мониторе.

Если одна камера выходит из строя — система показывает часть картинки чёрной или вообще отключается. Замена одной камеры — от 8 000 рублей б/у. После замены нужна калибровка через SDD: машину ставят на разметку и камеры «учатся» заново сшивать картинку.

Важный момент: камеры в зеркалах ломаются чаще остальных — из-за вибрации и попадания воды. При заказе уточняйте: левая/правая, с подогревом или без.

Диагностика парковочной системы

Прежде чем менять детали, стоит подключить сканер. Диагностика покажет:

• Какой именно датчик не отвечает (передний левый, задний правый и т.д.)
• Есть ли ошибки по блоку управления
• Работает ли камера и в каком режиме

Стоимость диагностики парковочной системы — от 1 500 до 3 000 рублей. Это поможет точно определить проблему и не менять лишнего.

«На Discovery 3 и L322 самая частая проблема — датчики. Стоят копейки, меняются за 15 минут, но без них парковка превращается в русскую рулетку. Не экономьте на безопасности бамперов — они стоят в 10 раз дороже датчика» — Михаил Мовсесян, специалист LRrazbor

Итоги

Парковочная система Land Rover — надёжная, но не вечная. Датчики убиваются механически и коррозией, камеры запотевают, блоки заливает водой. Почти всё решается заменой на б/у — быстро и в разы дешевле нового.

В каталоге LRrazbor — датчики парктроника, камеры заднего вида и блоки управления для всех моделей Land Rover. Подбор по цвету, модели и part number. Доставка по РФ.
